單體支柱油缸鑲套機加工工藝

(1)倒角。鏜缸前先在車床上修正油缸兩頭外倒角，使之與鏜床錐度盤的角度相對應。

(2)磨鏜頭。把鏜頭定位塊壓實、磨到直徑101mm,兩定位塊必須同圓。

(3)對刀。以定位塊為基準，把刀定至與鋼套厚度相對應的尺寸，鏜刀要超前0~0.3mm,不能靠后。

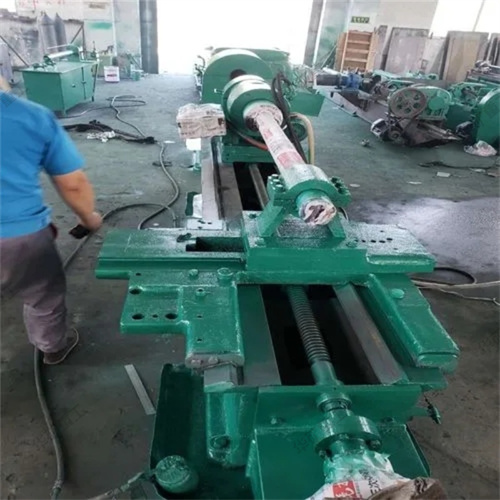

(4)鏜缸。把待修油缸在鏜兩錐度盤之間，用液壓縮緊裝置固定牢固，把對好刀的鏜頭旋在鏜桿上，開始少量進刀，退出檢測，看缸徑尺寸是否符合鑲套標準，正常后繼續鏜，鏜完每一根油缸，均需檢測各部?jī)?nèi)徑尺寸，使油缸的內壁尺寸符合不銹鋼套所要求的鑲套要求。

(5)倒角。在車床上，將缸體內徑15°倒角處車至外口直徑達104mm.

(6)鑲筒。用手將不銹鋼套筒裝人油缸內，然后進行旋壓。

(7)旋壓。滾壓頭直徑為100(+0.15~+0.20)mm,旋軋后測量缸徑，確保符號圖紙要求。
